三通四密封保溫球閥產品特點
一、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質的流向的切換，也能使相互垂直的兩個通道連接或關閉。
二、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不公可實現介質流向的切換，也可使三個通道互相連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管道中介質的分流合流。

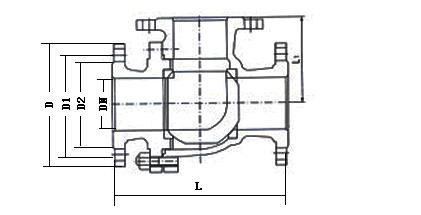

三通四密封保溫球閥結構解剖圖
三通四密封保溫球閥連接尺寸表
|
公稱壓力或壓力級 |
主要尺寸 |
公稱通徑DN（mm/in） |
|
15|1/2" |
20|3/4" |
25|1" |
32|1/4" |
32|1/2" |
40|1/2" |
50|1/2" |
65|1/2" |
80|1/2" |
100|1/2" |
125|1/2" |
200|1/2" |
|
PN1.06MPa |
L |
150 |
150 |
180 |
200 |
220 |
220 |
240 |
260 |
280 |
320 |
380 |
500 |
|
PN2.5MPa |
L1 |
75 |
75 |
90 |
100 |
110 |
110 |
120 |
130 |
140 |
160 |
190 |
275 |
|
PN4.0MPa |
H |
90 |
90 |
102 |
115 |
135 |
135 |
140 |
155 |
185 |
210 |
275 |
335 |
|
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1800 |
|
|
4-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
三通四密封保溫球閥型號、零件材料及主要參數
|
公稱壓力
或壓力級 |
法蘭密封性 |
產品型號 |
|
PN1.6MAa |
凸面
（光華面） |
|
|
|
|
|
|
|
|
PN2.5MAa |
|
|
|
|
|
|
|
|
PN4.0MAa |
凹凸面 |
|
|
|
|
|
|
|
|
CLASS 150 |
凸面 |
|
|
|
|
|
|
|
|
主要零件材料 |
閥體 |
WCB |
ZGlCrl18Ni9Ti |
CF8(304) |
CF3(304L) |
ZGlCr18Nil2Mo2Ti |
CF8M(316) |
CF8M(316L) |
|
球桿、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9(304) |
00Cr19Nill(304L) |
1Cr18Nil2Mo2Ti |
0Cr17Nil2Mo2(316) |
0Cr17Nil2Mo2(316L) |
|
密封圈 |
聚四氟乙烯片 對位聚苯 |
|
填料、墊圈 |
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 |
|
適用工況 |
適用介質 |
重油、膠類等 硝酸腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質 尿素等腐蝕性介質 |
|
適用溫度 |
-28~300℃ |
|
應用規格 |
法蘭尺寸 |
JB79-59、SH3406、GB9113、HG20597-97 ANSI B16.5 JIS V2212-2214 |
|
檢驗試驗按 |
GB/T13928-89 JB/T9092-99 JIS B2212-2214 |
|
其余制造規范均按本廠標準 |
備注 三通保溫球閥一般采用兩閥座結構，如流向圖A所示兩種工況。先用兩種閥座L型結構（即QB44型）。流向圖B中①和④兩種工況亦可選用兩種閥座T型結構（即BQ45型）。流向圖B中②和③兩種工況必須眉選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制》填寫相應的要代碼。 |
訂貨須知：
一、①三通四密封保溫球閥產品名稱與型號②三通四密封保溫球閥口徑③三通四密封保溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門三通四密封保溫球閥型號，請按三通四密封保溫球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
